UKP3d8.0新增功能

UKP3d8.0加强了三维导航，结构布置，管道布置，元件等级库等模块及应力分析接口的功能的功能。增加了GD2016等级及元件库,中国机械部阀门第4版等级库。

软件下载链接（复制网址后从浏览器打开）：https://pan.baidu.com/s/1SXneMzfFUaYRF8AMGEzmrw?pwd=1234

一、UKP3d8.0增加如下功能:

新增功能如下：

1.优化三维导航：操作方式同Navisworks相同，显示轴心。

2.布管过程中，当前等级中没有查找到等级类型，软件自动弹出选择等级类型对话框。

3.属性框中增加选择按钮用于弹出选择等级类型对话框。

4.简化了插入阀门的过程，用户不需要插入反法兰（在等级库中，可设置阀门匹配法兰的功能）。

5.增强了修改节点颜色的功能。

6.增加了拾取参数的功能。

7.门，窗，独立基础增加了移动夹点，栏杆扶手增加了移动夹点和起末点定位夹点。

8.导出应力分析文件时，增加了默认路径为当前工程\PipeStress。

9.基本体模块中增加了圆，矩形，扁圆形基本体，立方体定位点属性。

10.等级库模块增加设置阀门匹配法兰的功能。

11.等级节点增中了基本材质的属性

12.优化了属性框显示对象属性的速度。

13.优化了布管过程中，查找可用元件的速度。

14.优化二维视图显示效果，图纸显示更清晰。

15.增加了解析表达式的功能，表达式中适应中括号、大括号、尖括号、IF条件。

数据库如下：

1.增加GD2016元件及等级

2.增加中国机械阀门第4版等级

修改的BUG如下：

1.在导航栏中按上下键,属性框没有同步显示属性的bug

2.插入柱子的放置后旋转选项没用的bug

3.共享端口的bug

4.修改了线密度属性保存到数据库的bug。

5.导出应力分析遇到中文数据导出错误的bug

6.改进了其它已知Bug。

二、重点功能的介绍:

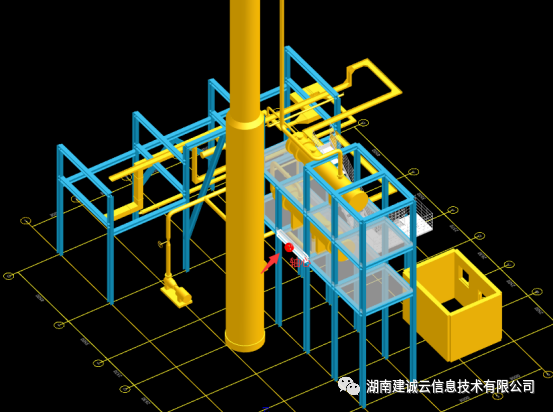

1.优化三维导航

增加旋转轴心，操作方式同Navisworks类似，操作流畅。

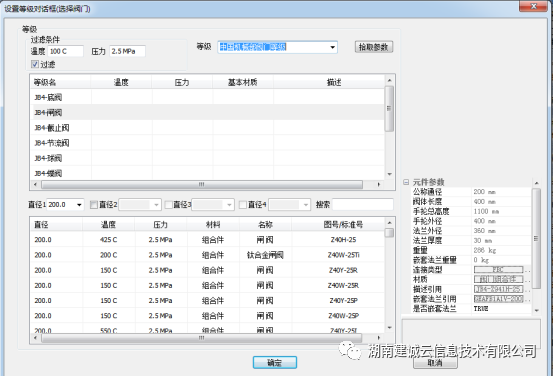

2.等级类型对话框

布管过程中，在当前等级中没有查找到等级类型，软件自动弹出选择等级类型对话框。

属性框中增加选择按钮用于弹出选择等级类型对话框。

使用场景：电力行业的客户，使用GD2000或GD2016的管件等级库，JB阀门等级库，插入阀门时，从JB阀门等级库中选择阀门。

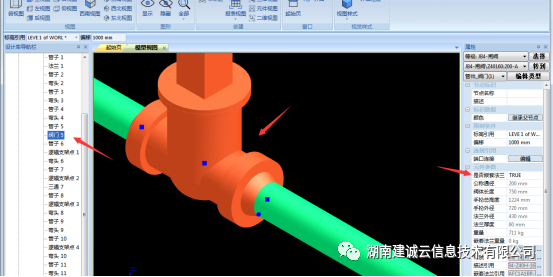

3.简化了插入阀门的过程

简化了插入阀门的过程，用户不需要插入反法兰（在等级库中，可设置阀门匹配法兰的功能）。

使用场景：用户插入阀门，阀门默认嵌套了法兰(在等级中设置好阀门配对的法兰)，通过是否嵌套法兰参数控制是否自动嵌套法兰。

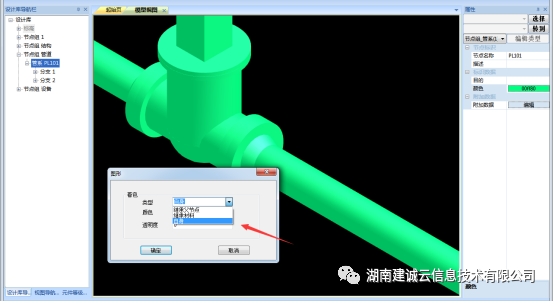

4.增强了修改节点颜色的功能

节点颜色可以继承父节点，继承材料，自身节点。

使用场景：

用户设置某一节点的颜色，如某根管系。

用户在材料中设置好颜色，模型中的颜色由材料决定。

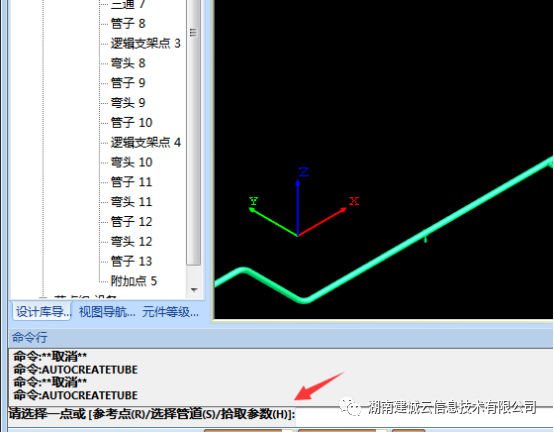

5.添加拾取参数功能

布管过程中，增加了拾取参数的功能

使用场景：布管时，选择H选项，拾取已有管道的参数。

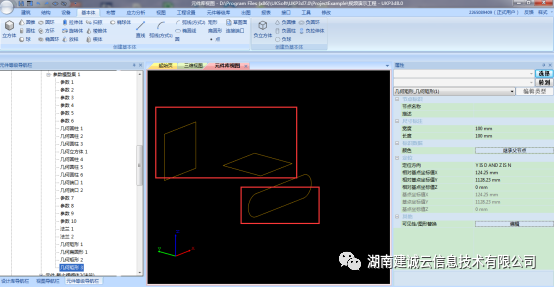

6.基本体模块中增加了圆，矩形，扁圆形基本体。

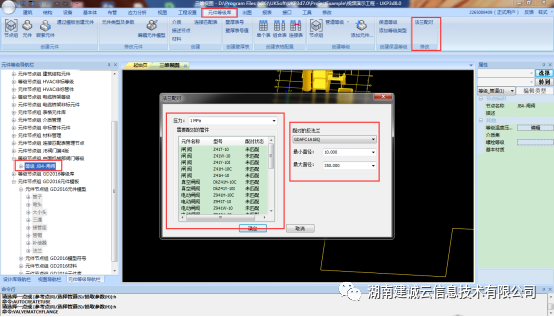

7.设置阀门匹配的法兰

等级库模块增加设置阀门匹配法兰的功能。

使用场景：选择等级，给法兰连接的阀门配置反法兰，如下图：

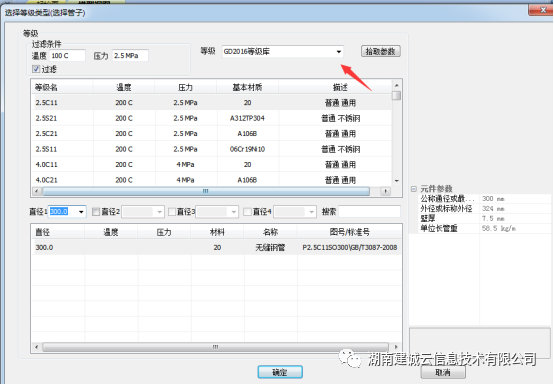

8.增加GD2016元件和等级

增加了GD2016 火力发电厂汽水管道零件及部件的等级库。用户不需要建立等级，可以直接使用此典管。

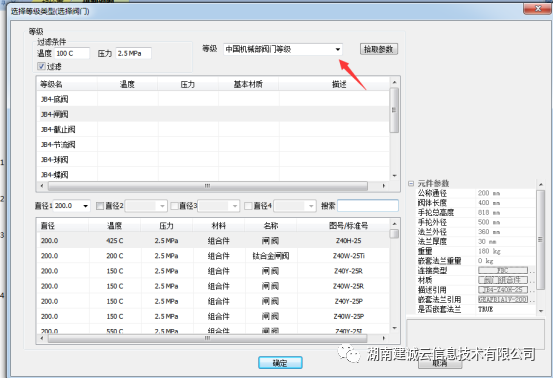

9.中国机械部阀门第4版等级

增加了中国机械部阀门第4版等级库，且在等级中已配置好匹配的法兰。用户插入此等级中的阀门时，用户不需要插入反法兰。
